製品情報 : 多体シミュレーション専用計算機 GRAPE-7



GRAPE-7 Model800



主な特長


仕様

プロセッサチップ Altera CycloneIII (EP3C120) 4個
ホストインターフェイス 16 レーン PCI Express
動作確認済パイプライン 重力相互作用計算(GRAPE-5相当) 128 本 170MHz 動作 (827 Gflops peak)
給電 PCIeカードエッジ、6ピン12Vコネクタ
消費電力 約30W
その他
  • FPGA の内部回路はホスト計算機から書き換え可能です。
  • パイプライン回路の動作周波数は回路を再合成しなおすことなくホ スト計算機から変更可能です。
  • 透過型 PCIe スイッチおよび PCIe/PCI-X ブリッジを使用している ため、ホスト計算機上のデバイスドライバやデータ転送ライブラリからは 4 個の FPGA がそれぞれ別個の PCI-X デバイスとして扱われます。
  • ユーザはユーザライブラリを通じて、4 個の FPGA を 4 つの独立し たデバイスとして扱うことも、また 1 つのデバイスとして扱うことも可能で す。

ソフトウェア、データ、資料

GRAPE-7 用のソフトウェア、データ、関連資料はソフトウェアパッケージ version 2.2.1 (2009/4/24、最新版) にまとめられています。このパッケージには以下の 内容が含まれています。

ソフトウェアパッケージより抜粋:

ソフトウェアパッケージ旧バージョン:

その他

初期技術サポート付属(3ヶ月)。

標準価格

483,000 円 (税・送料込み)。

使用例

重力多体シミュレーション専用計算機として
GRAPE-5 相当の重力相互作用パイプラインが付属します。ユーザライブ ラリは GRAPE-5 や従来版の GRAPE-7 (Model100/300/600) と互換ですので、 現在それらの機種をお使いのユーザは、従来のコードをそのまま使用できます。
プログラマブルな汎用数値演算アクセラレータとして
パイプライン開発ユーティリティ PGPG2 を 用い、ユーザ自身でパイプラインを設計できます注1。
Altera CycloneIII EP3C120, 16 レーン PCI Express の評価ボードとして
パイプライン開発ユーティリティ PGPG2 を 用いると、パイプライン回路、ホストへのインタフェース回路を含むすべての 回路 (ただしPCI-X コア部分は除きます) の VHDL ソースが得られます。また デバイスドライバ、ユーザライブラリを含むすべてのソフトウェアにはソース コードが付属します。これらを用いて CycloneIII EP3C120 や 16 レーン PCI Express インタフェースの評価を行えます。

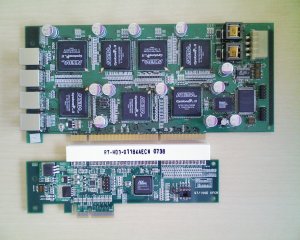

GRAPE-7 Model600, Model300 (PCI Express 版)注1

　 rectangular rectangular rectangular rectangular rectangular rectangular

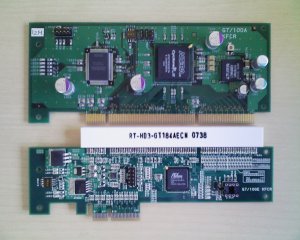

Model 600E Model 300E Model 100E
プロセッサチップ アルテラ社 FPGA (再構成可能デバイス) を用いてその内部に重力などの相互作用パイプラインを構成
Altera Cyclone II (EP2C70) 6個 Altera Cyclone II (EP2C70) 3個 Altera Cyclone II (EP2C70) 1個
ホストインターフェイス 4レーン PCI Express (G7XE変換ボード使用)
チップ間転送 800MB/s LVDSリング(2系統) 800MB/s LVDSリング N/A
付属動作確認済パイプライン 重力相互作用計算(GRAPE-5相当)
120本 100MHz動作
(456 Gflops peak)		 60本 100MHz動作
(228 Gflops peak)		 20本 133MHz動作
(101 Gflops peak)
給電 PCIeカードエッジ、HDD用12Vコネクタ PCIeカードエッジ
消費電力 約20W 約12W 約3W
標準価格
(税・送料込み)		 399,000円 315,000円 145,950円


GRAPE-7 Model600, Model300 (PCI-X 版)注1

Model 600 Model 300 Model 100
プロセッサチップ アルテラ社 FPGA(再構成可能デバイス) Cyclone IIを用いてその内部に重力などの相互作用パイプラインを構成
Altera EP2C70 6個 Altera EP2C70 3個 Altera EP2C70 1個
ホストインターフェイス 100MHz 64bit PCI-X 100MHz 64bit PCI-X 133/100MHz 64bit PCI-X
チップ間転送 800MB/s LVDSリング(2系統) 800MB/s LVDSリング
付属動作確認済パイプライン 重力相互作用計算(GRAPE-5相当)
120本 100MHz動作
(456 Gflops peak)		 60本 100MHz動作
(228 Gflops peak)		 20本 133MHz動作
(101 Gflops peak)
給電 PCI-Xカードエッジ、HDD用12Vコネクタ PCI-Xカードエッジ
消費電力 約20W 約12W 約3W
標準価格
(税・送料込み)		 367,500円 283,500円 114,450円
